Artikelszustand: gebraucht
Funktionalität durch unser Personal geprüft & gereinigt
Inklusive 1 Jahr Garantie

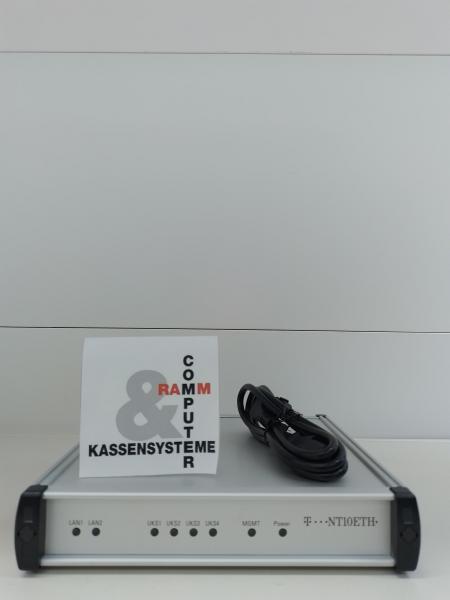

Inklusive Netzkabel
Das Netzabschlussgerät NT10ETH dient der Übertragung von Ethernet-Daten über im Anschlussbereich verlegte Kupferdoppeladern unter Verwendung der SDSL-Technologie und
ermöglicht damit eine effektive Nutzung vor handener Infrastruktur . Dazu verfügt dasNT10ETH über vier UKS- (SDSL-)Schnittstellen zum Anschluss von bis zu vier Kupferdop-

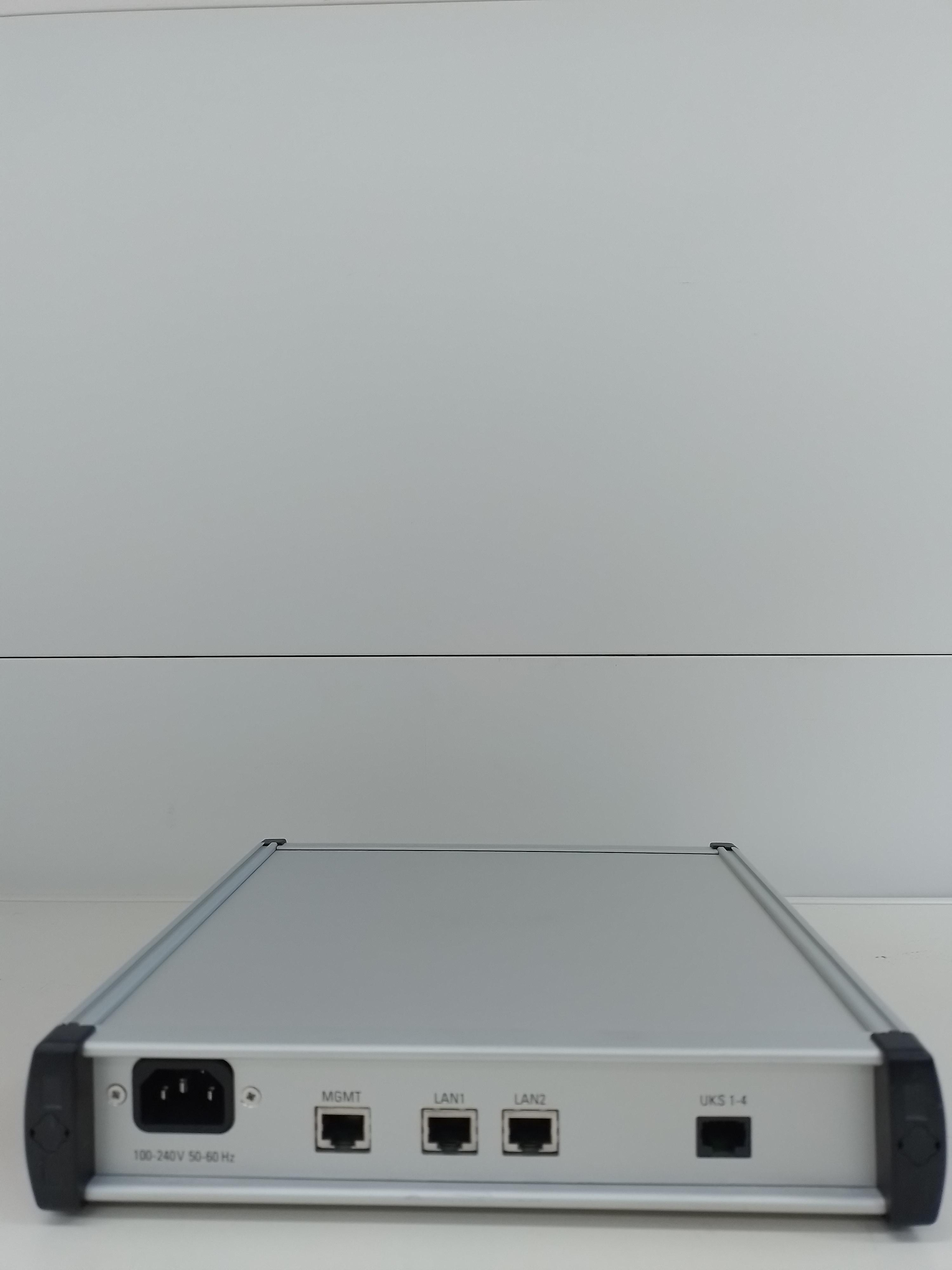

peladern. Für den Anschluss von Ethernet-Equipment stehen zwei unabhängige 10/100BaseT-Schnittstellen zur Verfügung.
Die verschiedenen Einstellungen des NT10ETH können sowohl remote per SDSL-Overhead (EOC-Kanal) als auch lokal mit einem PC über eine separate Ethernet-Managementschnittstelle konfiguriert werden. Das Gerät bietet außerdem die Möglichkeit, Konfigurationen des Systems sowie verschiedene Überwachungsfunktionen wie z.B. Alarmzustände und Qualitätsauswertung auszuführen.
Das NT10ETH ist zum Anschluss an einen SDH-Multiplexer vorgesehen. Die Ethernetdaten werden vom NT10ETH in 1...4 VC-12-Container gemapped, mittels SDSL zum Multiplexer
übertragen und von diesem dem Weitverkehrsnetz des Netzbetreibers übergeben. Die Termi nierung des SDH-Signals erfolgt imv NT10ETH, so dass der Multiplexer die SDH-Kanäle
völlig transparent behandeln kann. Die Ethernet-Daten werden nach ITU-T G.7041in die SDH VC-12-Rahmenstruktur übertragen. Bis zu 4 VC-12 werden nach ITU-T
G.707 zu einer VC-12-Xv (X=1...4) Verbindunggebündelt. Diese Bündelung wird durch das LCAS-Protokoll ITU-T G.7042 überwacht. Durch die Bündelung wird eine maximale
Nutzdatenrate von 8,7 Mbit/s zur Verfügung gestellt.
Durch Auswertung der VC-12-Container im NT10ETH werden die TU-12-Verbindungen permanent überwacht. Dieses Verfahren gestattet es, unabhängig vom Inhalt des Signals eine Ende-zu-Ende-Überwachung zu ermöglichen. Die Übertragung erfolgt bidirektional (Duplexverfahren). Auf den UKS-Schnittstellen werden permanent Überwachungen der Übertragungsqualität über das CRC-6-Verfahren durchgeführt. Dadurch ist es möglich, den Streckenabschnitt zwischen SDH-Multiplexer und NT10ETH auf Vorhandensein des Signals, Synchronverlust (SDSL-Rahmen) und CRC-6-Fehler zu überwachen. Die Bearbeitung des SDSL-Overheads erfolgt ebenfalls auf allen aktiven SDSL-Leitungen.
Über diese Kanäle erfolgt der Austausch der Nachrichten zwischen dem Netzmanagementsystem und dem NT10ETH. Die Konfiguration sämtlicher einstellbarer Parameter ist über den SDSL-Overhead möglich.
Das NT10ETH verfügt über ein integriert es Netzteil für die lokale Speisung aus 230 V. Fernspeisebetrieb ist nicht vorgesehen.
